內容簡介：

我們之前由詳細說過開關型穩壓電源的概念，本文繼續來說開關穩壓電源的電路結構、特點以及它的類型分類，以及開關穩壓電源的工作原理。有對概念還不理解的請關注下方的相關文

我們之前由詳細說過開關型穩壓電源的概念，本文繼續來說開關穩壓電源的電路結構、特點以及它的類型分類，以及開關穩壓電源的工作原理。有對概念還不理解的請關注下方的相關文章。

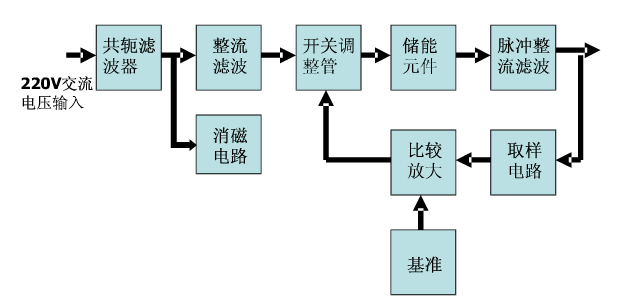

開關穩壓電源的電路結構圖如下：

功能：將220v交流電壓轉換為電視機個電路所需要的各種穩定的直流電壓

開關穩壓電源的特點較以前的老電源有了很大的改變，從外觀上、功能上、實用性上都有了質的突破。

具體的特點可分為如下四點：

1.功耗小、效率高；

2、調整范圍寬；

3、不需要用電源變壓器，具有重量輕、體積小、成本低等優點；

4、穩定性、可靠性高由于效率高、功耗小，機內的溫升降低，提高了整機的穩定性和可靠性。

開關型穩壓電源的類型分類在相關文章中也有具體的說明，本文簡要闡述一些重點。開關型穩壓電源可以按照連接方式、控制方式、激勵方式三個層面來分類。

按開關電源與負載的鏈接方式可分為

1、串聯型：開關電源中開關晶體管與負載串聯連接；

2、并聯型: 開關電源中開關晶體管月負載并聯連接。

按照不同的控制方式可以分為

1、脈沖寬度控制式：利用加到開關調整管脈沖寬度的不同，控制開關調整管的導通時間，達到穩定輸出的目的；

2、頻率控制式：控制振蕩器的重復周期，達到穩壓輸出的目的；目前生產的彩色電視機絕大部分是采用脈沖寬度控制式，頻率控制式極少采用。

按找不同的激勵方式可以分為

1、他激式：需要開關電源外的激勵信號來啟動開關調整管的方式；

2、自激式：由開關電源內部電路來啟動開關調整管的方式。

一般他激式都是由行逆程脈沖作為開關調整管導通的激勵信號，不少自激式開關電源為了使振蕩頻率與行頻同步，也采用行逆程脈沖作為觸發電平。

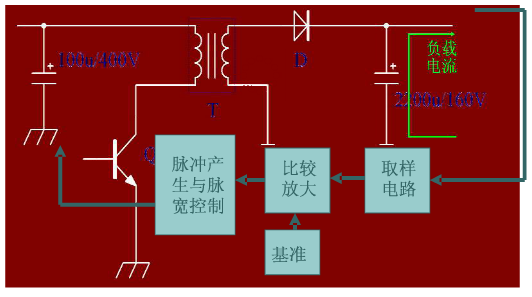

開關穩壓電源電路大概的工作原理過程圖如下：

能量轉換過程

穩壓過程

本文我們說明了開關型穩壓電源的電路結構、它的特點、類型分類，還有就是電源的工作原理過程圖。在實際的學習運用中，還有很多不好理解的問題，在慢慢的經驗積累下，開關電源的研發設計就會容易一些。如果您有興趣也可來我公司參觀學習。
