直流穩壓開關電源和線性電源的區別？

時間：2015-12-18 來源：tac 瀏覽次數：

內容簡介：

說到開關電源（直流穩壓開關電源）和線性電源，大家都有著各自的說法。作為兩種電源都有種重要的作用。本文分別在定義、工作原理、優缺點及適用范圍四個方面來比較這兩種電源

說到開關電源（直流穩壓開關電源）和線性電源，大家都有著各自的說法。作為兩種電源都有種重要的作用。本文分別在定義、工作原理、優缺點及適用范圍四個方面來比較這兩種電源的區別所在。

一、直流穩壓開關電源和線性電源的定義區別

它們最大的區別是線性穩壓電源中管子(無論是雙極型還是MOSFET)工作于線性狀態，而開關電源中管子工作于開關狀態。

1、直流穩壓開關電源的定義

開關電源是相對線性電源說的。是用通過電路控制開關管進行高速的道通與截止．將直流電轉化為高頻率的交流電提供給變壓器進行變壓，從而產生所需要的一組或多組電壓！說簡單了開關電源就是一個變壓器。開關電源的實現方式：整流成直流電——逆變成所需電壓的交流電（主要來調整電壓）——再經過整流成直流電壓輸出。

2、線性電源的定義

線性電源是先將交流電經過變壓器降低電壓幅值，再經過整流電路整流后，得到脈沖直流電，后經濾波得到帶有微小波紋電壓的直流電壓。要達到高精度的直流電壓，必須經過穩壓電路進行穩壓。

二、直流穩壓開關電源和線性電源的工作原理的區別

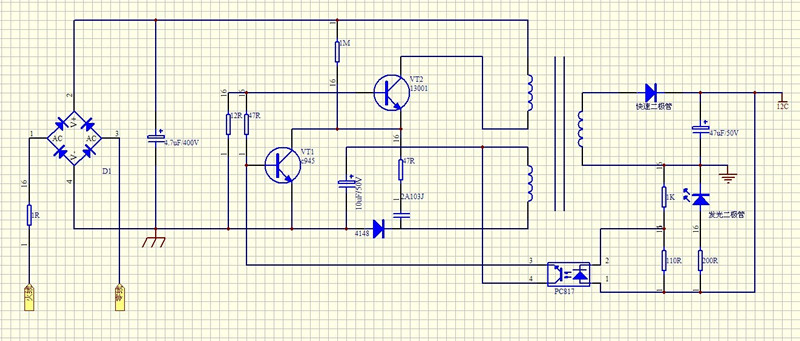

開關電源的工作原理是:如下圖

1.交流電源輸入經整流濾波成直流;

2.通過高頻PWM(脈沖寬度調制)或者脈沖頻率調制（PFM）控制開關管，將那個直流加到開關變壓器初級上;

3.開關變壓器次級感應出高頻電壓,經整流濾波供給負載;

4.輸出部分通過一定的電路反饋給控制電路,控制PWM占空比,以達到穩定輸出的目的.

線性電源的工作原理：如下圖

線性電源主要包括工頻變壓器、輸出整流濾波器、控制電路、保護電路等。

線性電源是先將交流電經過變壓器變壓，再經過整流電路整流濾波得到未穩定的直流電壓，要達到高精度的直流電壓，必須經過電壓反饋調整輸出電壓，這種電源技術很成熟，可以達到很高的穩定度，波紋也很小，而且沒有開關電源具有的干擾與噪音。但是它的缺點是需要龐大而笨重的變壓器，所需的濾波電容的體積和重量也相當大，而且電壓反饋電路是工作在線性狀態，調整管上有一定的電壓降，在輸出較大工作電流時，致使調整管的功耗太大，轉換效率低，還要安裝很大的散熱片。這種電源不適合計算機等設備的需要，將逐步被開關電源所取代。

三、直流穩壓開關電源和線性電源在特點上的區別

1、開關電源的主要優點和缺點

優點：體積小、重量輕（體積和重量只有線性電源的20～30%）、效率高（一般為60～70%，而線性電源只有30～40%）、自身抗干擾性強、輸出電壓范圍寬、模塊化。

缺點：由于逆變電路中會產生高頻電壓，對周圍設備有一定的干擾。需要良好的屏蔽及接地。

線性電源特點

穩定性高，紋波小，可靠性高，易做成多路輸出連續可調的電源。缺點是體積大、較笨重、效率相對較低。這類穩壓電源又有很多種，從輸出性質可分為穩壓電源、穩流電源和集穩壓、穩流于一身的穩壓穩流(雙穩)電源。從輸出值來看可分固定輸出電源、波段開關調整式和電位器連續可調式幾種。從輸出指示上可分指針指示型和數字顯示式型等。

四、直流穩壓開關電源和線性電源在適用范圍上的區別

1.開關電源的適用范圍

適用于全電壓范圍，不需要壓差，可以采用不同的電路拓?fù)鋵?shí)現不同的輸出要求。調整率和輸出紋波不如線性電源，效率高。需要外圍元件多，成本高。電路相對復雜。開關型直流穩壓電源它的電路型式主要有單端反激式、單端正激式、半橋式、推挽式和全橋式。它和線性穩壓電源的根本區別在于電路中的變壓器不工作在工頻而是工作在幾十千赫茲到幾兆赫茲。功率管不是工作在線性區，而是飽和及截止區，即工作在開關狀態；開關型直流穩壓電源也因此而得名。

2.線性電源的適用范圍

線性穩壓電源常用于低壓場合，像LDO需要滿足一定的電壓差。輸出電壓調整率和紋波比較好，效率比較低，需要的外圍元器件比較少，成本低。電路比較簡單。

綜上所術直流穩壓開關電源和線性電源無論在定義、原理、特點還是適用范圍來說，都有著明顯的區別。本文只是簡單通過這幾個方面說明了問題。內容不夠深入，且僅為我們沃爾電子的理解。如有問題請聯系我們。
