什么是高頻開關電源及它的工作原理

時間：2015-12-28來源：tac瀏覽次數：

內容簡介：

在開關電源中高頻開關電源又有著重要的地位和作用，它的優點眾多，已經取代了傳統的電源，在市場的應用也很廣泛。本文將從電源的定義、優點及基本的工作原來來分析下高頻開關

在開關電源中高頻開關電源又有著重要的地位和作用，它的優點眾多，已經取代了傳統的電源，在市場的應用也很廣泛。本文將從電源的定義、優點及基本的工作原來來分析下高頻開關電源。
一、什么是高頻開關電源
什么是高頻開關電源
首先我們來說說什么是“高頻”，“高頻”是指較高的頻率，指每秒鐘振蕩的次數，以高頻開關電源的專用芯片TL494來說，它的基準振蕩頻率為25KHZ，頻率比傳統的50HZ電源高了500倍。那么高頻開關電源通常也稱為開關型整流器SMR，它是通過MOSFET或IGBT的高頻工作，開關頻率一般控制在50-100kHz范圍內，實現高效率和小型化。

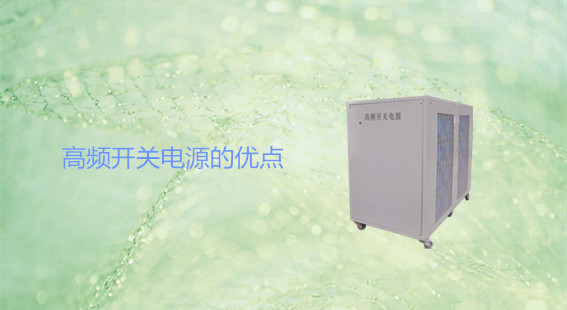

二、高頻開關電源的優點
高頻開關電源的優點
它有著眾多的優點，首先我們想到的是外形方面，它具有體積小、重量輕的最大特點；
第二是在材料上有了很大的節約，比如產品中的銅和鐵的成分；
第三相比于傳統的電源它有著多重的保護措施，傳統電源僅僅是保險絲。所以在穩定性來說非?？煽?。
第四是相比傳統電源，在電壓調整范圍上面來說，相比較要寬很多，能夠輕松的實現大范圍的電壓調整工作；
第五是相比傳統電源能效比要高很多；
最后一點是最新的高頻電源已經沒有了傳統電源的50周交流聲，大大提高了產品的質量。
通過以上分析電源的優點，現在它已能取代了傳統的電源，應用也相當?shù)膹V泛。開關電源有如此多的優點，已經越來越廣泛的應用逐步取代了傳統電源。

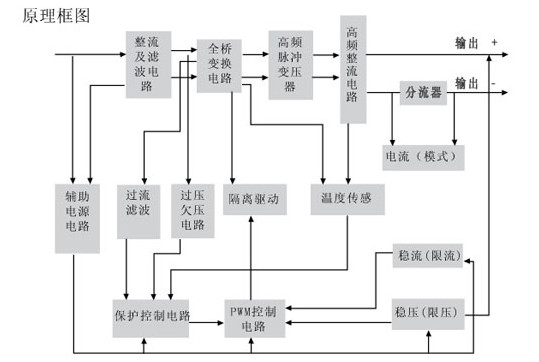

三、基本的工作原理
高頻開關電源的工作原理
把交流通過二極管整流.電容濾波變成直流，再通過1620KHz左右高頻振蕩發生器。開關管和高頻開關變壓器的作用,把直流轉換成所需要的振幅高頻脈沖電壓。最后再通過高頻二極把這高頻脈沖電壓整流.電容濾波輸出所需要的直流電壓。輸出的穩壓是靠在輸出端取出取樣電壓去調整振蕩器的頻率和脈沖占空比。從而實現自動調整高頻脈沖電壓占空比最終達到輸出直流電壓的穩定.調整輸出直流電壓原理也一樣用人為的方法去改變振蕩頻率和脈沖占空耒實現改變輸出直流電壓目的。 簡單說開關電源的基本原理就是：交流變直流再變脈沖電壓又再變直流的一個過程。它具有穩壓精度高，省耗小等特點。
以上我們通過高頻開關電源的定義理解、多重優點以及基本的工作原理簡單的進行了分析。更多的介紹請多多關注我們的官網或聯系我們。對于開關電源技術層面來說，經驗還是很重要，歡迎您與我們一起共同探討開關電源的技術問題。
