什么是涌浪電流(Inrush Current)? 產生的原因、如何

時間：2016-04-13 來源：tac 瀏覽次數：

內容簡介：

我們在設計開關電源的過程當中會遇到各種問題，今天來說說涌浪電流，大多數人都會問什么是涌浪電流，及涌浪電流是怎么產生的，由該如何的去抑制涌浪電流，在什么地方是需要我

我們在設計開關電源的過程當中會遇到各種問題，今天來說說涌浪電流，大多數人都會問什么是涌浪電流，及涌浪電流是怎么產生的，由該如何的去抑制涌浪電流，在什么地方是需要我們注意的，小編總結一下答案供大家參考。
一、什么是涌浪電流(Inrush Current)

較常規的定義

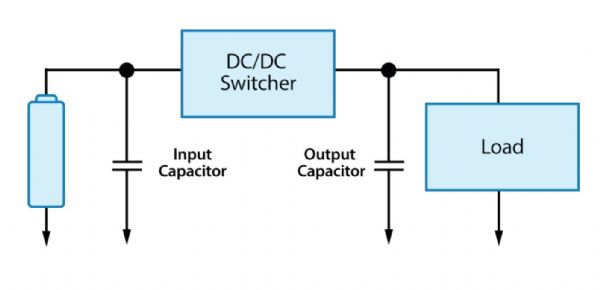

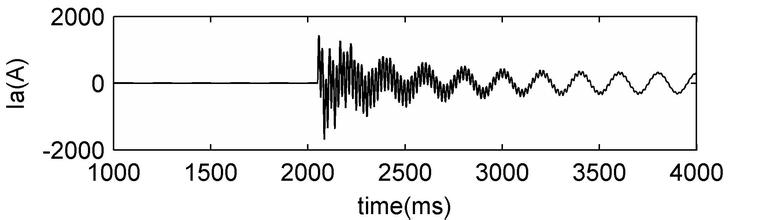

浪涌電流指開關電源接通瞬間，流入開關電源設備的峰值電流。由于輸入濾波電容迅速充電，所以該峰值電流遠遠大于穩態輸入電流。電源應該限制AC開關、整流橋、保險絲、EMI濾波器件能承受的浪涌水平。反復開關環路，AC輸入電壓不應損壞電源或者導致保險絲燒斷。浪涌電流是指電網中出現的短時間象“浪”一樣的高電壓引起的大電流。當某些大容量的電氣設備接通或斷開時，由于電網中存在電感，將在電網產生“浪涌電壓”，從而引發浪涌電流。一般不管設備容量大小，都會存在浪涌電壓，問題是小容量的設備產生的浪涌電壓較小，不會產生多大的危害，因此常常被人們所忽略。在脫線變換器啟動期間，因?qū)Υ笕萘侩娙萜鞒潆姇a(chǎn)生一個大電流。這個大電流比系統正常電流大幾倍乃至幾十倍(即所謂浪涌電流)，而這可能使AC線路的電壓降落，從而影響連接在同一AC線路上的所有設備的運行，有時會燒斷保險絲和整流二極管等元件。因此，必須對其加以限制。

在開關電源中的專業定義

交換式開關電源供應器在輸入電源送電的瞬間會出現一短暫(1/2~1電源周期，EX:60Hz電源1/120~1/60秒)的大電流(依產品設計約為20~60A，請參考產品規格書)，產品開機之后便恢復正常電流輸入，每次都在電源輸入端送電的瞬間才會出現，此為正?，F(xiàn)象，并不會造成電源供應器的損壞。但不建議持續對電源供應器開機/關機。另應注意，如果使用多臺電源供應器同時間開機時，有可能會造成系統配電的保護開關跳脫動作。

二、涌浪電流產生的原因
